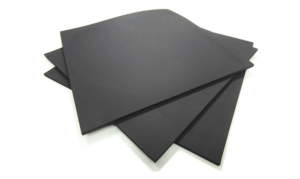

ホットプレス緩衝材 MF-20S
-
- MF-20Sは、熱プレス用に開発された圧縮永久歪みの優れた耐熱性のスポンジです。

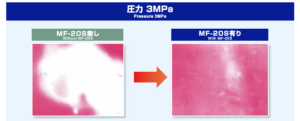

- スポンジのメリットである圧力を均一に分散させることで、プレス圧力のムラを改善し不良率改善、
- 製品歩留まりの向上が期待できます。
更にスポンジの短所である圧縮永久歪みを改良し、繰り返し使うこと(長期ライフ)ができ - コスト削減にもつながる製品です。
また、非常に優れたCS性を活かし、パッキンやガスケットとしてもご使用いただけます。
- 目次
- 従来のプレス緩衝材のデメリット
- MF-20S 圧縮永久歪み（CS値）データ
- 弊社品のグレード一覧表
- サイズ/製品形状/発注量ついて
- 環境調査等の対応について
- サンプル/各種問い合わせ
１．従来のプレス緩衝材のデメリット
- 紙やフィルム、不織布はone-way（ワンウェイ）材であり、在庫スペースやごみの問題がある。
- ゴムやスポンジの場合、熱に強くない為、劣化してしまう。
- 耐熱性がなくすぐに劣化し使えなくなってしまう。
- プレス中にガスが発生し対象物やプレス機を汚染する。
- 面圧が一定にならない為、高圧で押してしまいプレス機を痛める。 等々
MF-20Sを使用することによって、上記のデメリットを解決できます。

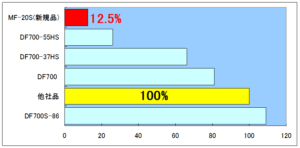

２．圧縮永久歪み(CS値)データ
MF-20Sの*圧縮永久歪み値は弊社フッ素スポンジの中で一番優れており、特に耐熱時のデータ他社品より非常に優れております。
*圧縮永久歪み
ゴムや樹脂、スポンジなどの圧縮してから開放した際に、変形した(歪んだ）まま復元しない/復元するかの指標です。簡単な例では、畳の上にタンスや机を載せ、長時間経つと畳が凹みます。このように圧力をかけ変形し戻らない状態を測る指標です。
CS値0％が完全に復元した状態を言います。
150℃×24時間 25％圧縮
３．弊社品のグレード一覧
| 試験項目・単位・条件＼品名 | DF700S -86 |
DF-700 | DF700 -37HS |
DF700 -55HS |
AF-150 | MF-20S | ||
|---|---|---|---|---|---|---|---|---|
| 見掛け密度 | kg/m3 | 240 | 270 | 390 | 1030 | 270 | 590 | |
| 100％モジュラス | MPa | 0.34 | 0.94 | 1.28 | 2.45 | 0.18 | 0.65 | |
| 引張強さ | MPa | 0.86 | 1.24 | 1.76 | 4.48 | 1.47 | 2.00 | |
| 破断時伸び | ％ | 160 | 120 | 130 | 170 | 530 | 200 | |
| 圧縮応力 －ひずみ |
10% | 0.01 | 0.03 | 0.06 | 0.23 | 0.01 | 0.06 | |
| (MPa) | 25% | 0.03 | 0.08 | 0.12 | 0.51 | 0.03 | 0.13 | |
| 50% | 0.08 | 0.14 | 0.28 | 1.65 | 0.20 | 0.27 | ||
| 圧縮永久歪(%) | 常温×24h | 3 | 6 | 1.3 | 0.84 | － | － | |
| 150℃×24h | 109 | 81 | 66 | 26 | 142 | 12.5 | ||
| 180℃×24h | 140 | 101 | 86 | 39 | 157 | 24 | ||
| 200℃×24h | 155 | 119 | 106 | 55 | 175 | 49 | ||
| 硬度 | Atype | 6 | 12 | 22 | 48 | 7 | 22 | |
| Ctype | 15 | 26 | 36 | 66 | 13 | 38 | ||
| 溶剤浸漬試験 (常温×72時間) |
ベンゼン | ○ | – | ○ | – | △ | ◎ | |
| トルエン | ○ | – | ○ | – | △ | ◎ | ||
| キシレン | ○ | – | ○ | – | △ | ◎ | ||
| FuelC75%＋ | △ | – | ○ | – | △ | ◎ | ||
| ﾒﾀﾉｰﾙ25% | ||||||||
| MAXサイズ | mm | 800×1000 | 700×800 | 750×750 | 750×750 | 800×1000 | 600×650 | |
| MAX厚み | 10t | 6t | 9t | 6t | 10t | 10t | ||
※表中の数値は代表値であり、規格値ではありません。また、使用条件によっては性能が変わることがあります。
※右クリック→「対象をファイルに保存／名前を付けてリンク先を保存」でファイルをダウンロードできます。
４．サイズ/加工方法について
＜サイズ＞
MAXサイズの範囲内でご希望のサイズにカットし提供させて頂きます。
厚みは、当社独自のスライス技術を生かし、０．５mmの厚さ迄まで対応致します。
＜製品形状＞
裁断加工によるシート形状や二次加工によるパッキン形状が可能です。
更に両面テープ付きやポリイミドフィルムとの貼り付け(＊ミツフクシート)など様々な加工方法をご用意しております。
＜発注量＞
1枚/1個からの御注文を承ります。
５．環境調査対応について
RoHSやChemSHERPA、SDSなどの各種環境調査に関する書類提出が可能です。
６．サンプル/各種問い合わせ
お客様のご使用用途に合わせた製品をご提供できればと思っております。
製品に関するお問い合わせについて、当社サイト内の【お問い合わせ】からお気軽にご連絡ください。
